UGN3175/UGN3177锁存型霍尔集成电路

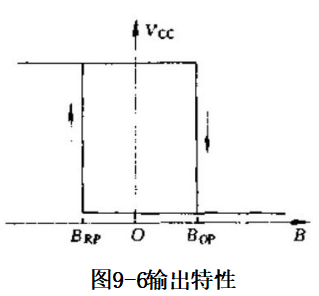

锁存型霍尔集成电路也是一种开关型电路，特点是其动作值Bop和返回值BRp分别处在一象限和二象限中，即分别对于S极和N极是对称动作的，见图9-6。其电特性和磁特性见表9-10、表9-11。

表9-10电特性(+25C)

表9-11磁特性(×10-T)

此外，AllegroMicroSystems公司还生产可用于高温条件的锁存型霍尔集成电路，型号是A3185、A3186、A3187、A3188、A3189。工作温度范围为-40～+150℃。

国内上海半导体器件十六厂出品的SL-N3075和SL-N3076、南京中旭微电子有限公司生产CS3075和CS3076锁存型霍尔集成电路性能指标与UGN3075、UGN3076相似，见表9-12。上述电路，磁感应强度B以永磁体S极面对电路标志面时为正。

表9-12CS3075、CS3076性能指标

上述各种开关型霍尔集成电路在应用时应注意不同型号产品对磁场极性反应的不同，它们可分为三类开关来考虑：

(1)单极性开关，如3113、3120、3140等，Bop和BRp均为正，仅对S极磁场变化产生开关动作，对N极磁场没有反应。它们适用于单极性磁场的检测。

(2)双极性开关，如3130电路，由于最小回差是0.020T,动作值Bop可能是+0.015～-0.013T,BRP可能是+0.013~-0.015T,即动作值和返回值都可能在S极和N极下，适宜用于检测有S极和N极交替变化的磁场情况。

(3)对称双极性开关。锁存型霍尔集成电路(如3175)与普通双极性开关(如3130)是有区别的，它的动作值在S极，返回值在N极下。在S极某一磁感应强度(≥Bop)下，IC的输出是导通状态(ON)、当S极逐渐离开IC、磁感应强度为零时，IC的输出仍然保持为ON状态，故名为“锁存型”。只有磁场转变为N极，并达到BRp值时，IC输出才翻转为截止状态(OFF)。这种电路在S-N-S-N交替变化磁场下，输出波形占空比接近为50%。因此，锁存型霍尔元件适合于有多极环型永磁转子的无刷直流电动机、速度传感器、轴角编码器的应用。
