UGN/UGS3100系列开关型霍尔集成电路

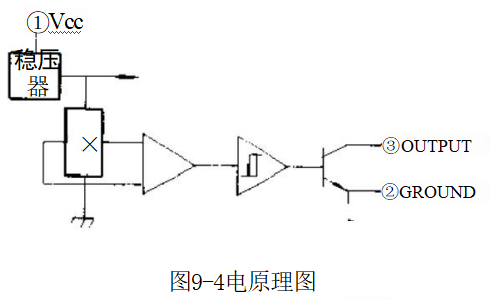

如图9-4所示，该霍尔集成电路是将电源稳压器、霍尔电压发生器、温度补偿电路、信号放大器、施密特触发器和集电极开路

输出级制作在一个硅片上。其输出特性呈有回差的继电特性，见图9-5。当外加磁感应强度从负值向正值方向增加到某一Bop值(称为动作值),输出由高电平翻转为低电平。如果磁感应强度由正值向负值方向降低，在小于Bop一定数值的某一BRp值(称为返回值)时，输出由低电平翻转回高电平。Bop和BRp之差，称为回差Bhys。在UGN/UGS3100系列中，由此三个值的不同，决定了UGN/UGS3113、UGN/UGS3120、UGN/UGS3130、UGN/UGS3140的具体规格，见表9-8和表9-9。

由于电路内包含电源稳压电路，使本电路可工作于4.5～24V宽变化范围电源电压。输出级灌电流能力为20mA。该电路有较高温度稳定性，型号的前缀表示了其工作温度(TA)范围的不同。

UGN:-20～+85℃UGS:-40～+125℃

型号后缀有LT、LL、U和UA四种，表示不同封装尺寸和形状，包括表面安装和插装形式，便于用户选用。

表9-8电特性(+25℃)

表9-9班特性(×10-T)

UGN/UGS3100系列开关型霍尔集成电路可直接替代较早的UGN/UGS3000系列。上海半导体器件十六厂SL-N3000和SL-N3100系列、南京中旭微电子有限公司CS3000系列开关型霍尔集成电路是与此相类似的产品。

此外，AlegroMicroSystems公司还生产A3121、A3122、A3123等适用于-40～+150℃温度范围的开关型霍尔集成电路。
