UGN3501/UGN3503线性霍尔集成电路

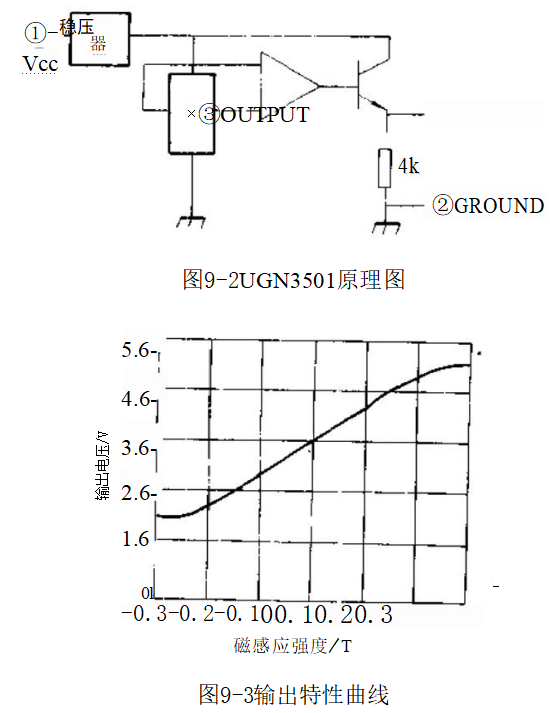

UGN3501是三端输出的线性霍尔集成电路。其原理见图9-2。在一定磁感应强度范围内，其输出电压与外磁感应强度呈线性关系，输出特性见图9-3。在零磁感应强度时，典型输出电压为3.6V,典型斜率为7V/T。

电路内部包括霍尔发生器、差分线性放大、射极跟随输出及稳压电源电路。允许最大输出电流为4mA。工作环境温度为0~+70℃。其电参数见表9-6。

上海半导体器件十六厂生产类似的产品，型号为SL-N3501。

表9-6UGN3501电参数(25℃,12V)

日本松下电工公司生产的DN831、DN835等线性霍尔集成电路，适用于磁感应强度范围土0.35T,使用电压为5V,灵敏度为120V/T。

UGN3503线性霍尔集成电路内部结构与UGN3501相似，可工作于-20～+85℃,有较高灵敏度。其电参数见表9·7。

表9-7UGN3503电参数(25℃,5V)

南京中旭微电子有限公司生产类似的产品，型号为CS3501和CS3503。封装方式有两种：CI陶瓷封装和P塑料封装。
