UGN5275K互补功率输出锁存型霍尔集成电路

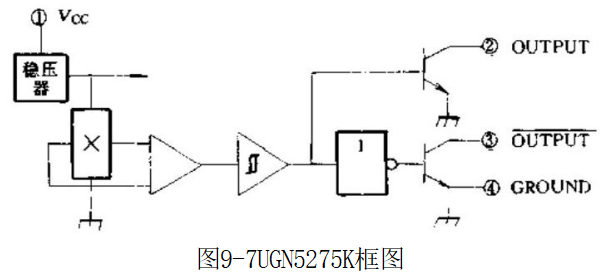

UGN5275K锁存型霍尔集成电路是为无刷直流电动机专门设计的。如图9-7所示，其内部包含霍尔电压发生器、运算放大器、施密特触发器、电压调整器和两个NPN输出晶体管。集电极开路

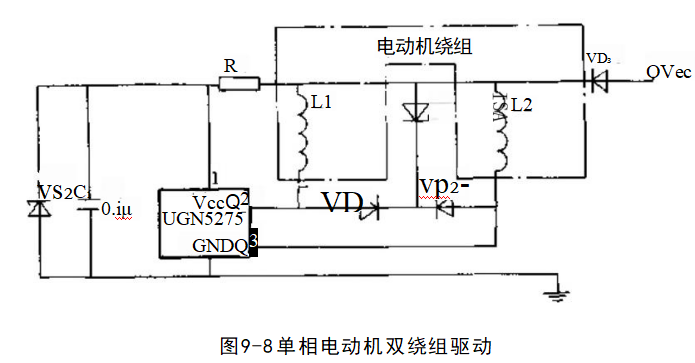

的两路输出，开路耐压为60V,连续导通电流为0.3A,导通压降典型值为0.4V,峰值电流为0.9A。可直接驱动两个绕组，方便地组成最少外接元件、低成本、单片电路的单相无刷直流电动机，见图9-8。

输出Q(2脚)和Q(3脚)是互补的。当内部霍尔发生器感受到的磁感应强度超过动作值Bop,Q变为低电平，而Q约经lus时延后转变为高电平。反之，磁感应强度板性反回到BRp值后，Q变为高电平，而Q为低电平。由于电路内部设有温度补偿电路，在-20～+80℃工作温度范围内，能保持开关点的稳定。本电路供电电压为4.5～14V。TA=+25℃时，Bop=0.0025～0.025T。BRP=-0.025～0.0025T,BHYs≥0.01T。

应用电路示例中，VD₁、VD₂和S₁组成两绕组的续流电路和对尖峰感生电动势的钳位，以保护IC的输出晶体管。

使用本电路时要注意的是，当电动机起动时，最大起动电流(由电动机用电源电压和绕组电阻决定)不应超过本IC的电流最大容许值。
