UDN3625M/UDN3626M单相无刷直流电动机

微尔传感器和驱动器

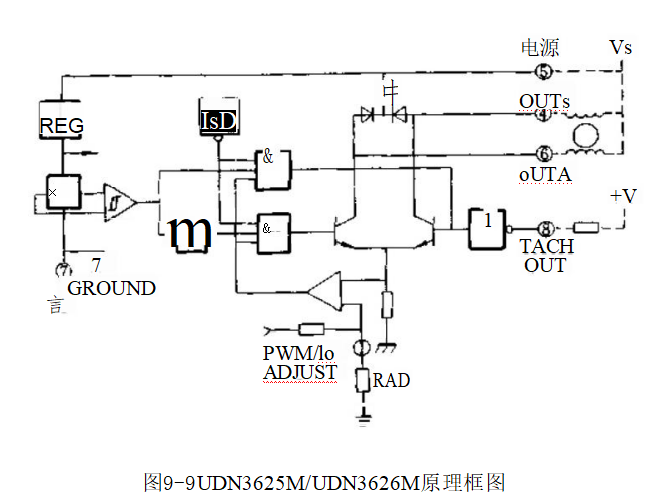

UDN3625M和UDN3626M是单片集成电路，适用于小型单相双绕组单极性驱动方式的无刷直流电动机。如图9-9所示，它内

部包括了一个高灵敏度霍尔传感器、换相逻辑、内部稳压调压电路、保护电路和输出驱动电路。内部保护包括过热保护、输出电流限制。UDN3625M适用于12V电动机，工作电流小于900mA;UDN3626M适用于24V电动机，工作电流小于400mA。最大负载电流典型值分别为1.3A和600mA,这是由于内部电流检测电阻起作用，对电动机起动或堵转时进行限流，出现短路时进行保护。

电路采用8脚小型塑封结构，由于内藏有霍尔传感器，应直接安放在电动机内部，兼作转子位置传感器用。

1.特点

·内藏一个霍尔位置传感器

·完整的单相无刷直流电动机全部控制电路，外接元器件少

·有过热保护和过电流保护

·有堵转状态指示

·PWM速度控制

2.引脚功能说明UDN3625M和UDN3626M有相同的引脚排列，其功能说明见表9-13。其动作真值表见表9-14。

表9-13引脚功能说明

表9-14真值表

霍尔传感器的动作值Bop=0.01T(典型值),返回值BRp=—0.01T,回差为0.02T。以从底向上方向为磁场正方向。

图9-9中REG为内部稳压调压电路，向逻辑部分供电。TSD是热保护电路。

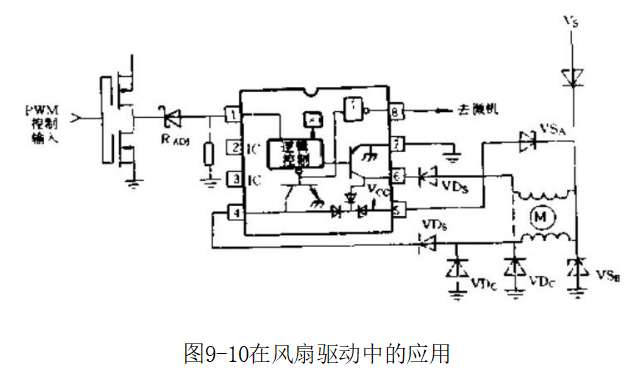

3.在单相无刷直流电动机风扇中的应用本电路典型应用是一种单相双绕组小型风扇，由于对电机定子铁心进行特殊设计，有不均匀气隙，使单相工作方式也能将电动机起动工作，应用电路见图9-10。

由于两绕组有强的耦合，它们交替工作时，与绕组连接的4脚或6脚有可能感应出负电压(低于地),对输出晶体管有危险。图中设二极管VDc或VDs是必要的。

选择接1脚的电阻RAD可以调整限流值。PWM信号从1脚输入，控制速度用。8脚作为测速信号，输出脉冲给计算机，用于监控或稳速。当电动机堵转时，它输出高电平不变，指示电动机处于堵转状态。

在小型仪器装备中，通风冷却用途的小型风机逐步采用无刷直流电动机驱动的风机来替代普通交流电动机驱动的风机，使此种专用集成电路获得大量应用。
