电容式传感器测量原理

电容式传感器

变换原理:将被测量的变化转化为电容量变化

两平行极板组成的电 容器,它的电容量为:

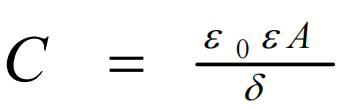

δ、A或ε发生变 化时，都会引起 电容的变化。

a)极距δ变化型

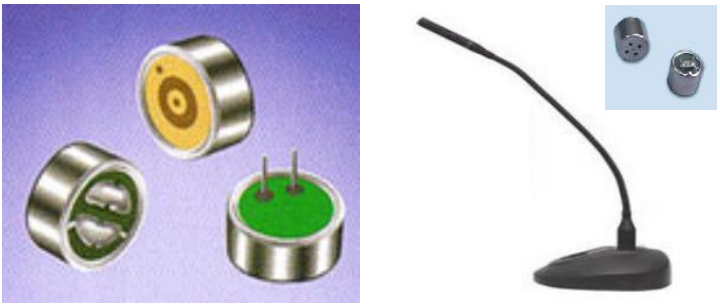

驻极体电容传声器

它采用聚四氟乙烯材料作为振动膜片。这种材 料经特殊电处理后，表面永久地驻有极化电荷，取 代了电容传声器极板，故名为驻极体电容传声器。 特点是体积小、性能优越、使用方便。

b)面积变化型

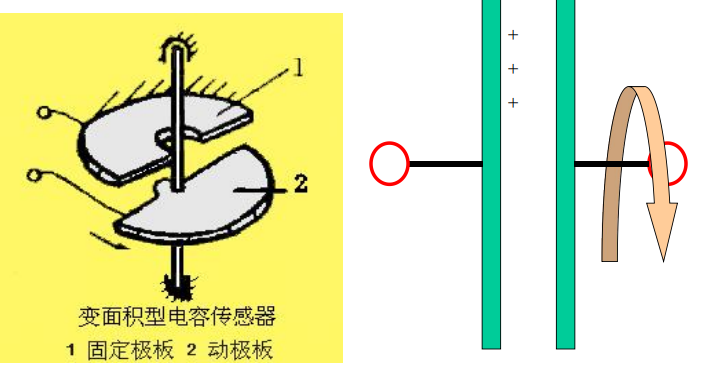

角位移型

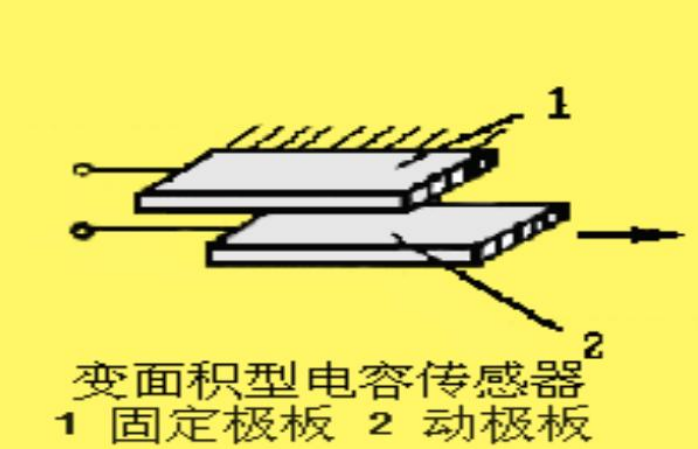

平面线位移型

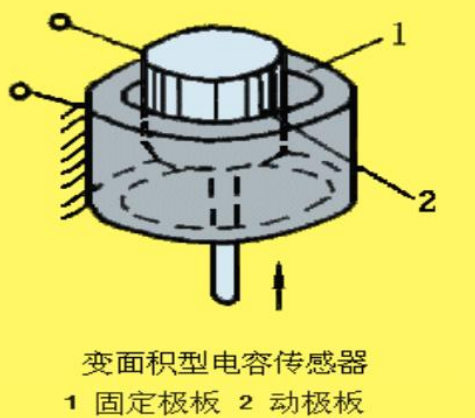

柱面线位移型.

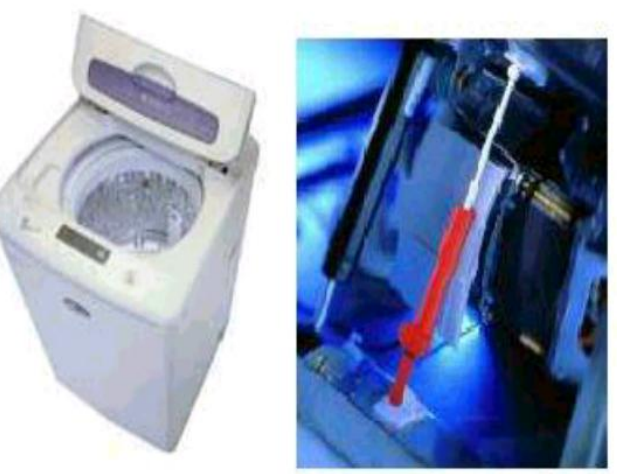

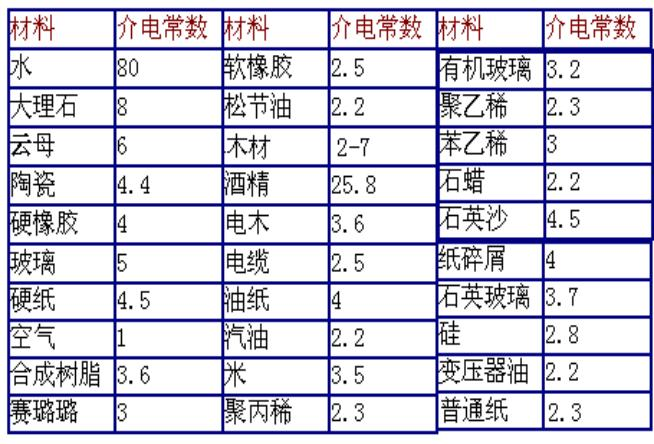

c) 介质变化型

产品.

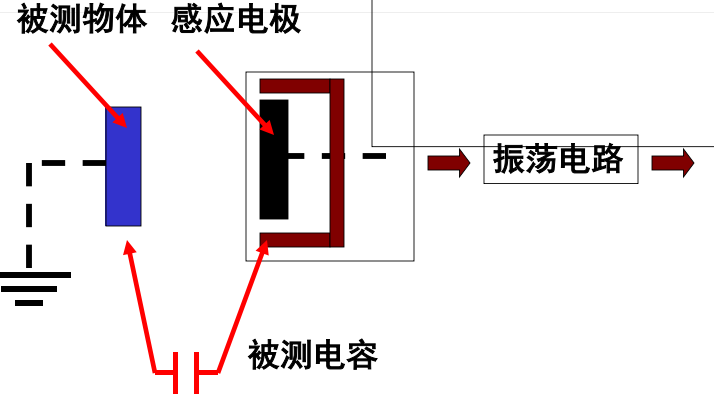

电容式接近开关

测量头构成电容器的一个极板， 另一个极板是物体本身，当物体 移向接近开关时，物体和接近开 关的介电常数发生变化，使得和 测量头相连的电路状态也随之发 生变化.接近开关的检测物体， 并不限于金属导体，也可以是绝 缘的液体或粉状物体。

3 测量电路

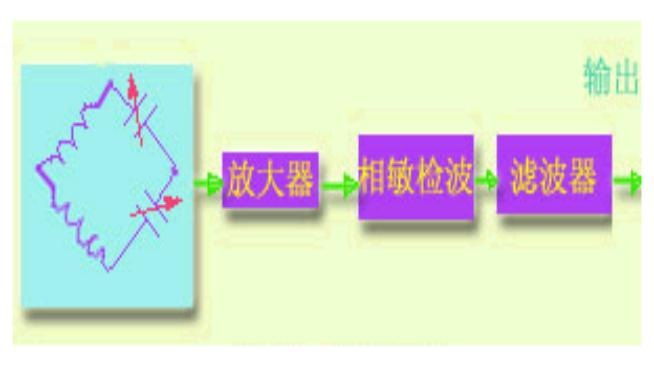

a)电桥电路

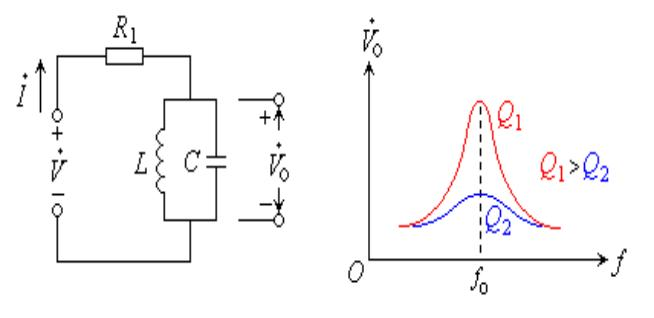

b) 谐振电路

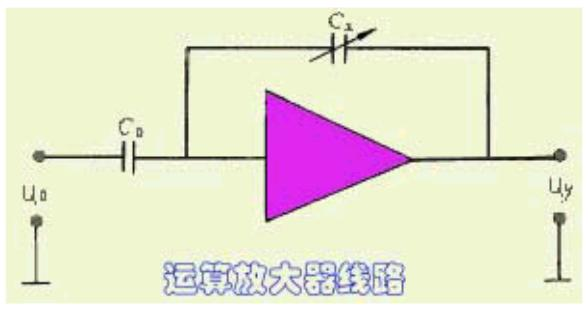

d) 运算放大器电路
