IN8500系列功率运算放大器

INTERSIL公司生产的IN8510、IN8520、IN8530单片功率运算放大器集成电路的工作电源电压为±35V,连续输出电流分别为1、2和3A。它们是专门设计用于驱动直流伺服电动机、直线或旋转执行机构、电控阀门、XY记录仪电动机。它们采用8脚TO-3封装。其输入电路相当于741差分放大器，其余电路为线性传输型功率放大器。当使用±30V电源时，对100负载它们可提供输出电压的幅值达士26V。输出端6脚分别和7脚、5脚之间用限流电阻R连接，以限制输出电流，完成安全区限制保护。例如，取R为0.680,当输出不大于25V时，输出电流最大值不超过15A。这样，放大器在电动机堵转、起动、反转和输出对地短路时，都能进行限流保护，故障排除后又能自动恢复正常工作。

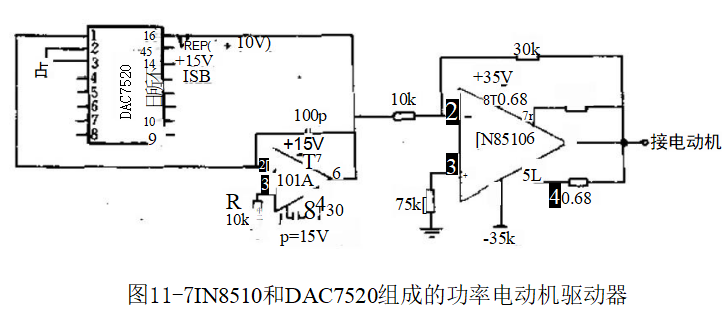

图11-7给出用IN8510组成的直流电动机功率D/A转换控制系统的示例。利用INTERSIL公司低功耗DAC7520型D/A转换器与IN8510系列功率运算放大器、一个101A运算放大器组成一个数字可编程功率驱动器。这个功率D/A转换器直接与微处理器或微计算机接口，组成一个完整的微机控制系统。图中101A:运算放大器起缓冲和隔离作用，其反馈电阻在DAC7520芯片内，约为15kQ。DAC7520是10位乘法型D/A转换集成电路，4~13脚为10位二进制数据输入端。15脚接+10V作基准电压VREF。

IN8510的反馈电阻取为30kΩ,功率运算放大器放大倍数为3。
