JBZ-01B 泵的变量调节与流量特性曲线

通过可调吸油阀调压螺帽7来调整弹簧6的工作长度，可 以决定该泵出口工作油在某一压力时使对应柱塞缸同服滑杆1 内移而顶开吸油阀进行卸荷。 JBZ-01B 泵的15组可调吸油阀，控制各缸的卸荷压力如 表3-2。

在具体调整时，其关闭压力和弹簧最大压缩高度，生产厂家 已在阀体上打有钢印字码，如 L47-187, 表示该阀关闭时，径向 泵的工作油压为47 bar, 阀体端面与调压螺帽内端面间的弹簧 压缩高度为18 mm。 当 JBZ-01B 泵处于1460r/min 的恒定转速时，不同压力 工况下，忽略容积效率因素，其理论流量如表3-3。

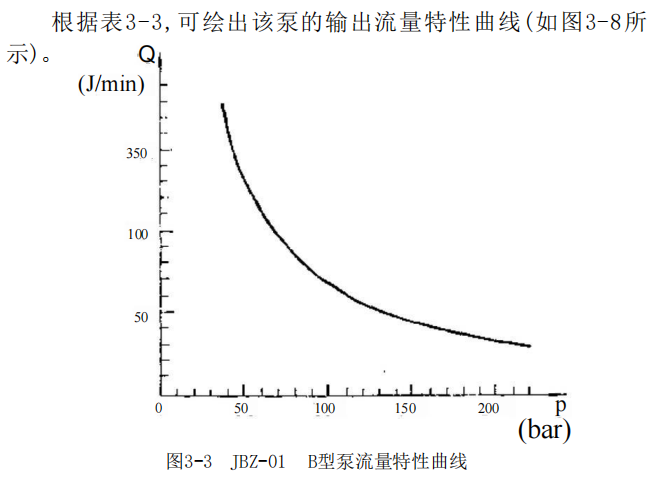

可见，其流量与压力的输出，即PQ≈ 恒定值，呈良好的恒 功率输出状态。故能比较理想地适应打包压缩特性的需要。

泵的输出功率或理论驱动功率为

若油液压力单位为Pa, 实际流量单位为1/min 时，则

过去常用的实用工程制习惯公式为

而油泵的实际驱动功率(输入功率)为

式中： 7~—泵的总效率，(0.75～0.9); 7v——泵的容积效率，(0.85～0.95); 7——泵的机械效率，(0.85～0.95)。 JBZ-01B 型泵结构简单，零件很少，加工精度容易保证，制 造生产方便，成本低廉，维修容易。 JBZ～01 B型泵运行时，在不改变进、出油口方问的前提 下，驱动电机可以作正、反向转动。该泵具有相当大的压力贮备 和超载特性，对用油污染的敏感程度不高，用油的过滤精度要求 较低，还比较耐振动、耐冲击。 近年来，国外由于大量采用高水基抗燃液压油作为液压传 动介质，因此，这类阀式配流的径向变量柱塞泵已进一步得到重视。
