吊臂伸缩操作GT55OE

吊臂伸缩操作

操纵装置(ISO配置方式)

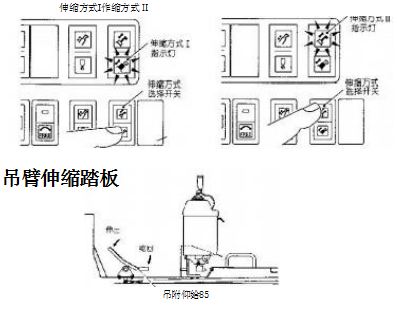

伸缩方式选择开关的使用方法

●强度…伸缩方式I>伸缩方式Ⅱ

●稳定…伸缩方式I<伸缩方式Ⅱ1.吊臂完全缩回状态

◆吊臂未完全缩回时，即使按下伸缩方式选择开关也不能改变伸缩方式。

2.按下伸缩方式选择开关，选择吊臂伸缩方式I或吊臂伸缩方式Ⅱ。

◆确认对应于所选择方式的指示灯点亮。

吊臂伸缩操作【注意事项】

◆由于液压油温度的变化，伸出的吊臂经过一段时间后会稍稍缩回。例如，液压油温度降低10℃,会使伸出5m的吊臂缩回约40mm。除温度外，吊臂的伸缩状态、吊臂的角度、润滑状态等，都对回缩量有影响。

◆在吊臂角度76°以上缩回吊臂时，应在距离吊臂全缩

长度2m之前停止缩回，以防止主吊钩与副臂接触。

吊臂伸出操作(吊臂伸缩方式I)

1.将伸缩/副起升机构操作切换开关置于[boom

telescoping(吊臂伸缩)]侧，并将伸缩方式选择开关置于[I]侧。

2.将伸缩/副起升机构操纵杆向前推，伸出第2节臂。

3.一旦第2节臂完全伸出，便在伸缩/副起升机构操纵杆保持在伸出侧时按下次级臂伸出开关。第3、4节和顶节臂便同时伸出。

◆当第3、4节和顶节臂开始伸出时，释放次级臂伸出开关。4.一旦吊臂伸到目标的长度，便使操纵杆返回到中立位置。

吊臂伸出操作(吊臂伸缩方式Ⅱ)

1.将伸缩/副起升机构操作切换开关置于[boomtelescoping(吊臂伸缩)]侧，并将伸缩方式选择开关置于[Ⅱ]侧。

2.向前推伸缩/副起升机构操纵杆，第3、4节和顶节臂便同时伸出。

3.一旦第3节～顶节臂完全伸出，便在伸缩/副起升机构操纵杆保持在伸出侧时按下次级臂伸出开关，第2节臂便会伸出。

◆当第2节臂开始伸出时，释放次级臂伸出开关。

4.一旦吊臂伸到目标的长度，便使操纵杆返回到中立位置。

吊臂缩回操作(吊臂伸缩方式I)

1.向后拉伸缩/副起升机构操纵杆。如果吊臂已经完全伸出，第3、4节和顶节臂便会首先缩回。待第3节~顶节臂完全缩回后，第2节臂便开始缩回。

2.一旦吊臂缩到目标的长度，便使伸缩/副起升机构操纵杆返回到中立位置。

吊臂缩回操作(吊臂伸缩方式Ⅱ)

1.向后拉伸缩/副起升机构操纵杆。如果吊臂已经完全伸出，第2节臂便会首先缩回。待第2节臂完全缩回后，第3、4节和顶节臂便开始同时缩回。

2.一旦吊臂缩到目标的长度，便使伸缩/副起升机构操纵杆返回到中立位置。

紧急伸缩操作

A进行紧急伸缩操作时，吊臂不再处于正规的伸出状态。必须使用紧急伸缩操作时，应在吊钩空载状态下进行操作。

由于吊臂长度检出器等的故障，使吊臂无法伸出或缩

回时，可使用紧急伸缩操作收存吊臂。

为了进行检查或维护，当需要按照非正规的顺序伸出或缩回某一节臂时，也可使用紧急伸缩操作。

第2节吊臂的紧急伸缩操作

按下第2节臂紧急伸缩开关时，操作伸缩/副起升机构操纵杆。

第3、4节和顶节臂的紧急伸缩操作

按下第3、4节和顶节臂紧急伸缩开关时，操作伸缩/副起升机构操纵杆。
