LM12功率运算放大器

LM12是美国国家半导体公司(NSC)生产的大电流功率运算放大器。

在士30V供电电压下，LM12输出最大电流为±10A,输出电压幅度为士25V。对于40负载，可输出80W正弦波功率，失真度为0.01%,带宽为60kHz。其保护功能包括：

·输入级保护·过热保护

·欠电压保护·过电压保护

·输出电流限制

·动态安全区保护

当总电源电压低于14V,或出现过电压(80V),或壳温高于150℃时，保护电路使输出开路。由瞬态峰值温度限制自动降低输出功率，实现动态安全区保护。LM12采用TO-3封装，壳为-V电源脚，四脚分别为+V电源、+IN和一IN(输入端)、OUT(输出端)。

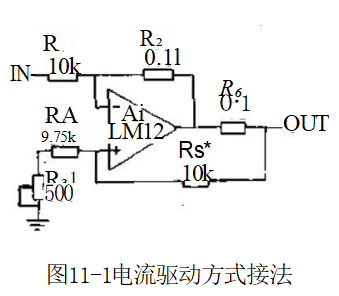

在伺服系统中使用时，常采用电流驱动接法。如图11-1所示，输出电流IouT和输入信号VIn成正比。电流驱动方式可降低由于电动机有较大电感而引起的相移，有助于稳定何服环。

图中，带*号的电阻为精密电阻，用电位器R₃调整零位。

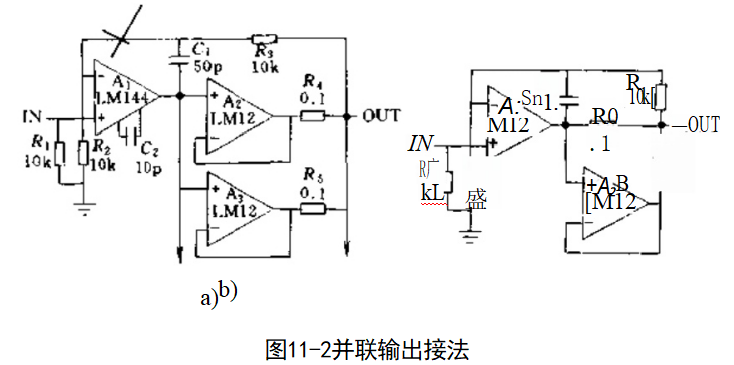

利用并联接法，可增加输出功率。如图11-2a所示，两个LM12采用跟随器接法，输出端接相等的电阻R.和Rs后并联在一起，电压增益用一个LM144高压运算放大器来完成。图11-2b接法则省掉了一个运算放大器。

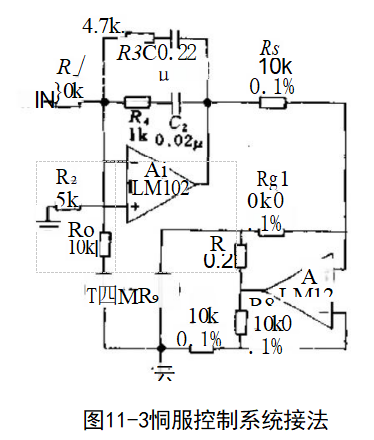

如图11-3所示，利用LM12、LM107可组成小功率直流伺服电动机-测速发电机伺服控制系统。其转速与输入电压信号IN成正比。这里LM12是电流驱动接法，LM107运算放大器作频率校正。
