OPA541和OPA2541功率运算放大器

美国BURR-BROWN公司生产的OPA541功率运算放大器的连续输出电流为5A,峰值电流为10A,电源电压最大为±40V,也可用80V以下单电源工作。采用两种封装方式：11脚塑料封装和TO-3封装，分别称为P式或M式封装。

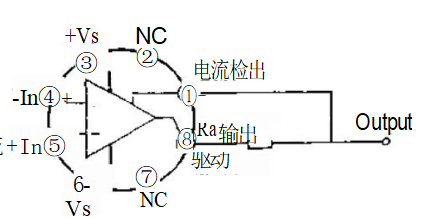

利用输出端外接-个电阻Rc可实现电流限制，包括正向和负向电流+In的限制，以保护集成电路和外接电动机，见图11-4。限流电阻RcL(Ω)与图11-4M式封装引脚与限流连接图限流值IL₁m关系如下式所示：

输出端要与1脚电流检出端相连接。对5A限流，RcL值分别为0.105Ω(M式)和0.1432(P式)。

OPA2541是双功率运算放大器集成电路。工作电源电压为±40V以下，连续输出电流为5A,内部电流限制约为6A,采用8脚TO-3封装。全部电路与外壳绝缘。利用一片OPA2541,两个功率运算放大器分别接至电机两端进行桥式驱动，实现对交直流电动机四象限控制、步进电动机细分驱动，以及用作自整角机和旋转变压器的激励电源。下面是提供36V、400Hz旋转变压器激励电源的例子。

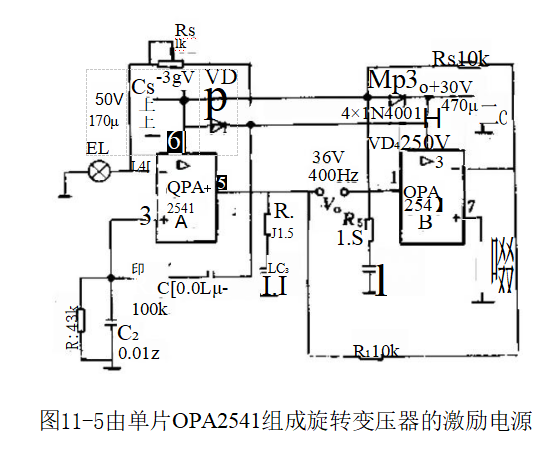

图11-5表示了OPA2541的两个功率放大器A和B的接线图。输出端5脚和1脚接旋转变压器原方两端，采用桥式接法。放大器A接成文氏桥振荡器，利用白炽灯EL的非线性电阻特性来控制回路增益，以维持输出电压不变。由R₁、R₂、C、C₂网络组成正反馈有源滤波器，决定输出正弦波的频率。R₆/R,决定放大器B增益。四个二极管对输出电压进行钳位保护。R₄C₃、R₅C₄用作抑制噪声信号。用OPA2541组成的激励电源有良好的温度稳定性，温度变化60℃时，输出电压变化仅0.05%。

表11-1BURR-BROWN公司生产的功率运算放大器集成电路技术数据
