齿轮泵的特点、现状与分类

在各类机械工程中，齿轮泵是一种应用极为广泛的液压 泵。它的主要优点是：

一 、结构简单，体积小，重量轻，零件少，工艺性好，制造容 易，维修方便，价格低廉。

二、自吸性能好，转速低至每分钟三、四百转时，仍能稳 定、可靠地实现自吸。

三、转速范围广，流量贮备系数大。由于齿轮泵的转动基 本上还算是平衡的，虽然常用转速在每分钟1500转左右，但高速 时可达每分钟5000较以上。这样，供给的流量就在常用转速流 量的3倍以上。

四、对油液的污染不敏感，工作过程中不易咬毛或卡死，可 输送高粘度的油液和稠度大的流体。

其主要缺点是：流量和压力脉动较大，排量不可调节，高温 效率低。

齿轮泵是我国最早生产的液压元件之一。开始是仿造苏联 mr01 型泵，以后逐渐形成白己的CB 系列。现在国产的齿轮 泵，压力从0.25至25 MPa (最高压力达31.5 MPa), 流量白 31/min 至4001/min 的均有。产品主要性能已接近或达到国外 先进水乎。产品结构也不断更新。据不完全统计，国产齿轮泵现有CB、CB-B,CB-F、CB-G、CB-N、CB-P、CB-Q、CB-W、CB-Z 等20多种，还不包括军工产品型号在内。当前，产品结构上的改逃使三联、四联齿轮泵相继出现，部分地弥补了齿轮泵不能变量的缺点，随着使用性能的进一步完善，以往采用轴向变量柱塞泵的液压设备将会改用齿轮泵。齿轮泵的常见分类如下：

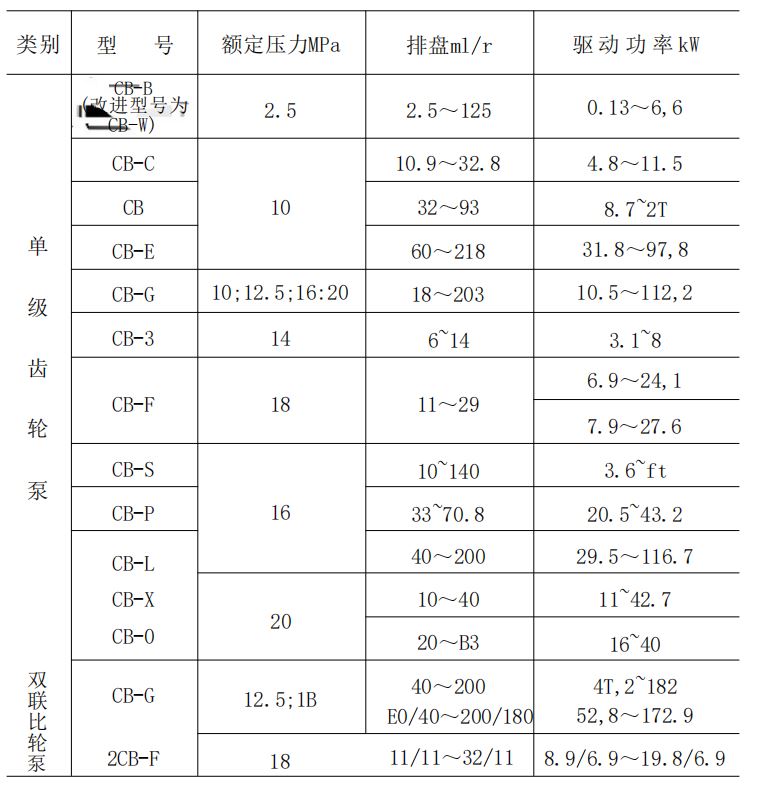

常用国产齿轮泵的技术性能如表

常用齿轮复的技术性能
