多田野起重机各部分的名称

◆上图所示为右驾驶的车辆。

由于设计变更，图形与实际车辆可能略有差别。

术语的定义

最大起升高度

最大起升高度系指所能达到的起升高度最大值。

副臂长度，副臂偏置角度

额定起重量

空 载

空载系指吊钩没有起吊载荷的状态。

稳定区，强度区

额定起重量表中，蓝线以上的部分取决于起重机的强度，蓝线以下的部分 取决于起重机的稳定性。

前方区域，后方区域，侧方区域

前方性能，后方性能，侧方性能，全周相同性能

前方性能系指在前方区域所能起吊的额定起重量。后方性能系指在后方 区域所能起吊的额定起重量。侧方性能系指在侧方区域所能起吊的额定  起重量。全周相同性能系指在前方区域、后方区域、侧方区域等全部区域 均能起吊的额定起重量。

副臂长度，副臂偏置角度

支腿伸出宽度

(1)支腿最大伸出宽度(L1)

(2)支腿中间伸出宽度(L2)

(3)支腿最小伸出宽度(L3)

最大伸出性能，中间伸出性能，最小伸出性能

(1)最大伸出性能(2)中间伸出性能(3)最小伸出性能 载荷离地

系指操作起升机构使载荷少许脱离地面的状态。

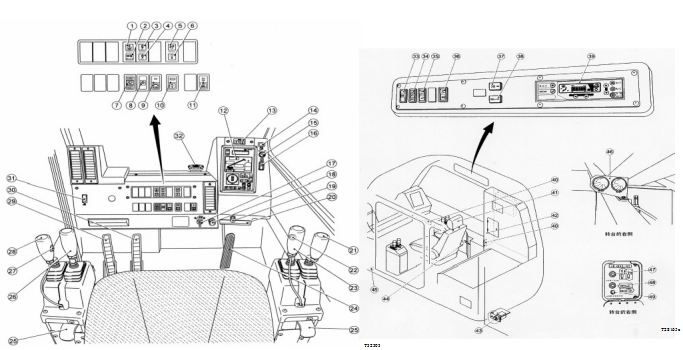

操纵装置的位置GT55OE

1.AML    紧急警告灯                 19.回转制动器开关

2. 副臂锁警告灯                   20.回转停止解除开关

3. 液压油温度50℃指示灯          21.变幅缓停止解除开关

4. 液压油温度85℃警告灯          22.启动器开关

5. 伸缩操作状态指示灯             23.油门锁手柄

6. 副起升机构操作状态指示灯       24.点烟器

7. 伸缩方式Ⅱ指示灯               25.烟灰盒

8.   伸缩方式I 指示灯               26.变幅操纵杆

9. 低噪声模式开关                 27.主起升机构操纵杆

10. 前括水器开关                    28. 油门踏板

11.前清洗器开关                   29. 操纵杆台解锁杆

12. 回转自由/锁止选择开关           30.伸缩/副起升机构操纵杆

13. 伸缩/副起升机构操作切换开关      31. 次级吊臂伸出开关 14.伸缩方式选择开关               32.喇叭开关

15.AML   (超载预防装置)           33.回转操纵杆

 16.起升机构卷筒回转指示器(选用件)34.伸缩操纵踏板 17.紧急过卷开关                   35.变幅操纵踏板

18.AML  超控开关                  36. 电动窗开关

37.暖风机控制板(选用件)

38. 蓄油器

39.天窗清洗器开关 40.天窗括水器开关 41.作业灯开关

42. 油冷却器开关

43.紧急支腿状态设定开关 44.紧急支腿状态灯

45.第2节吊臂紧急伸缩开关

46.第3节/第4节/顶节吊臂紧急伸缩开关 47.空调器控制板(选用件)

48.操纵室灯 49.座椅

50.风扇开关(选用件)

51.超控钥匙开关 52.回转锁操纵杆

53. 电动窗关闭开关 54.外部警告灯

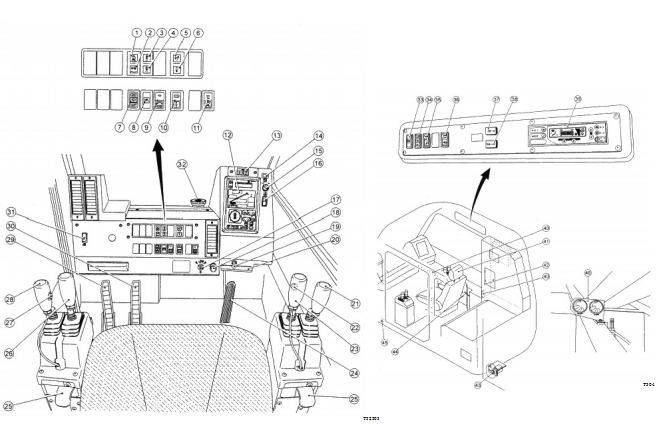

操纵装置的位置GT35OE

1.AML解除警告灯                2.副臂锁指示灯            3.液压油温度50℃指示灯

4.液压油温度85℃警告灯         5.伸缩操作状态指示灯       6.副起升机构操作状态指示灯

7.前刮水器开关                 8.前清洗器开关            9.回转自由/锁止选择开关

10.伸缩/副起升机构切换开关      11.前升降液压缸状态登记开关12.AML(自动力矩限制器) 13.起升机构卷筒回转指示器(选用件)14.过卷停止解除开关      15.AML超控开关

16.回转制动器开关               17.启动器开关            18.油门锁手柄

19.点烟器                      20.烟灰盒                21.主起升机构操纵杆

22.第3节/顶节吊臂伸出开关      23.伸缩/副起升机构操纵杆24.油门踏板

25.操纵杆台解锁杆               26.变幅操纵杆            27.喇叭开关

28.回转操纵杆                  29.变幅操纵踏板          30.伸缩操纵踏板

31.电动窗开关                   32.蓄油器                33.天窗清洗器开关

34.天窗刮水器开关               35.作业灯开关            36.油冷却器开关

37.第2节吊臂紧急伸缩开关        38.第3节/顶节吊臂紧急伸缩开关

39.空调器控制板(选用件)         40.操纵室灯             41.座椅

42.风扇开关(选用件)             43.AML超控钥匙开关       44.回转锁操纵杆

45.电动窗关闭开关               46.外部警告灯(选用件)    47.副臂锁销开关

48.副臂安装，收存开关           49.副臂安装，收存操作性指示灯

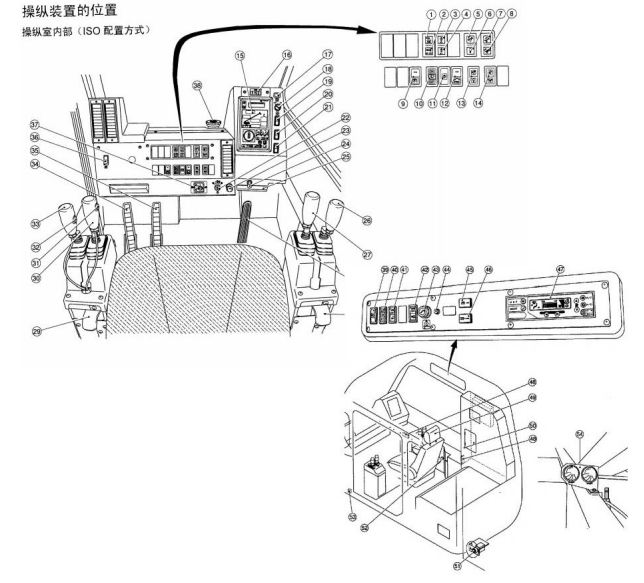

操纵装置的位置GT25OE

1.AML解除警告灯                2.副臂锁指示灯            3.液压油温度50℃指示灯

4.液压油温度85℃警告灯          5.伸缩操作状态指示灯       6.副起升机构操作状态指示灯

7.前刮水器开关                 8.前清洗器开关            9.回转自由/锁止选择开关

10.伸缩/副起升机构切换开关      11.前升降液压缸状态登记开关12.AML(自动力矩限制器) 13.起升机构卷筒回转指示器(选用件)14.过卷停止解除开关       15.AML超控开关

16.回转制动器开关               17.启动器开关            18.油门锁手柄

19.点烟器                       20.烟灰盒                21.主起升机构操纵杆

22.第3节/顶节吊臂伸出开关      23.伸缩/副起升机构操纵杆24.油门踏板

25.操纵杆台解锁杆               26.变幅操纵杆            27.喇叭开关

28.回转操纵杆                  29.变幅操纵踏板          30.伸缩操纵踏板

31. 电动窗开关                   32.蓄油器                33.天窗清洗器开关

34.天窗刮水器开关               35.作业灯开关            36.油冷却器开关

37.第2节吊臂紧急伸缩开关        38.第3节/顶节吊臂紧急伸缩开关

39.空调器控制板(选用件)         40.操纵室灯              41.座椅

42.风扇开关(选用件)             43.AML超控钥匙开关       44.回转锁操纵杆

45.电动窗关闭开关               46.外部警告灯(选用件)

性能铭牌的使用方法GT55OE

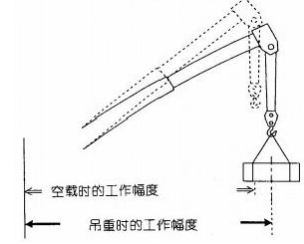

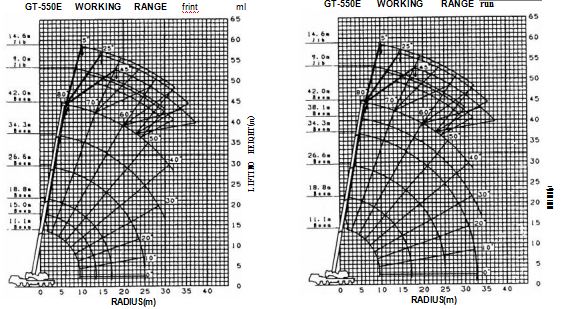

◆工作幅度一起升高度图未包含吊臂挠度的影响。载荷的质量越大，吊臂的挠度就越大，使工作幅度产生某些增大。 使用工作幅度一起升高度图时，应考虑此种影响。

吊臂伸缩方式和吊臂长度

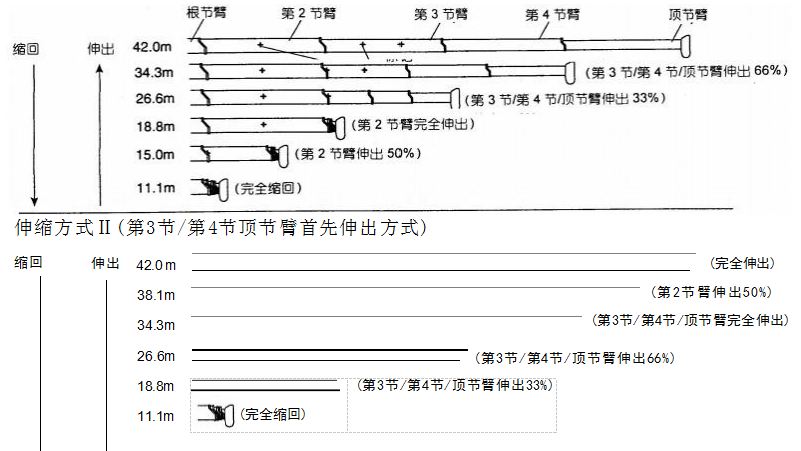

当吊臂长度符合工作幅度一起升高度图和额定起重量表中列出的某个数值时，吊臂状态如下图所示。 伸缩方式I (第2节臂首先伸出方式)

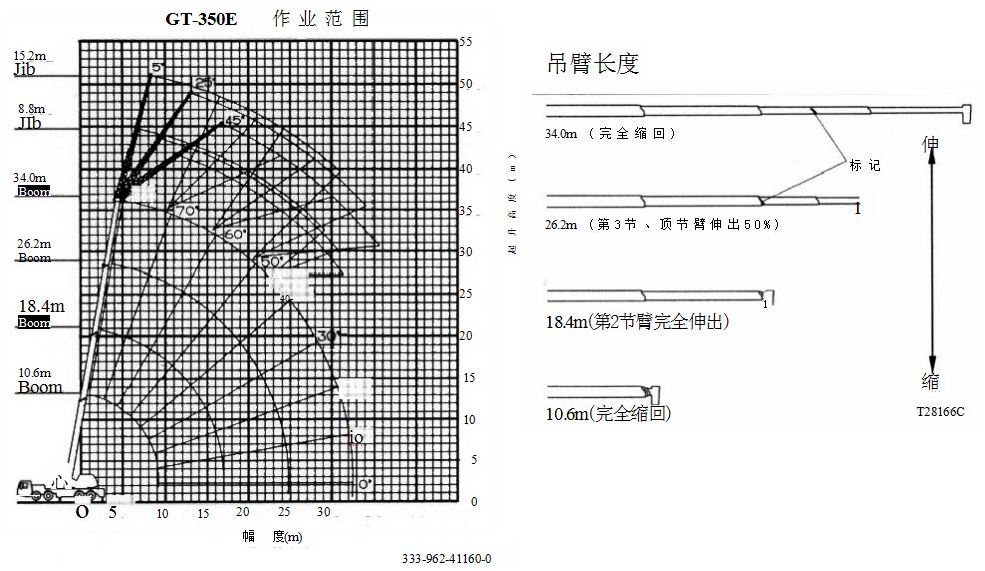

性能铭牌的使用方法GT35OE 、GT25OE
