支腿操作GT55OE

操纵装置

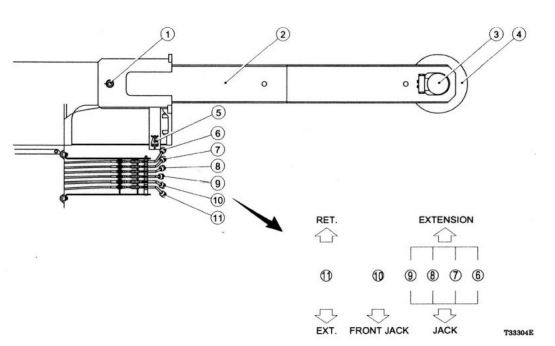

◆下图表示起重机底盘的右侧。底盘左侧操纵杆的布置与此对称。

1.锁销

2.活动支腿

3.升降液压缸4.支腿盘

5.气泡水平仪

6.伸/缩操纵杆

7.前升降液压缸操纵杆8.选择杆(左前)

9.选择杆(右前)10.选择杆(左后)11.选择杆(右后)

前升降液压缸操作

伸出操作【注意事项】

◆只许在伸出支腿将起重机水平设置后，伸出前升降液压缸。

1.将前升降液压缸操纵杆置于FRONTJACK位置。将伸/缩操纵杆扳向EXT.侧，伸出前升降液压缸。

2.在前升降液压缸的支承盘到达地面后，将伸/缩操纵杆保持在EXT位置大约3秒钟。然后，使伸/缩操纵杆和前升降液压缸操纵杆返回中立位置。

缩回操作【注意事项】

◆必须在缩回支腿之前，将前升降液压缸缩回。如果不首先缩回前升降液压缸就将支腿缩回，会损伤底盘的

车架。

操纵装置

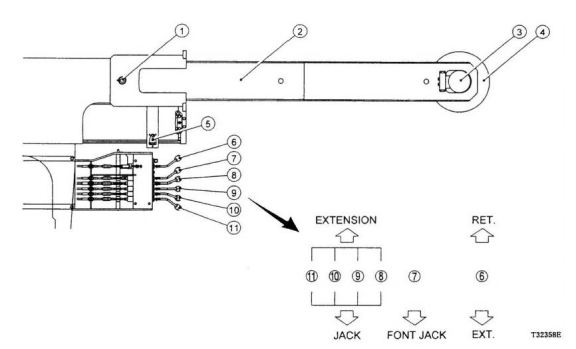

◆下图表示起重机底盘的右侧。底盘左侧操纵杆的布置与此对称。

1.锁销

2.活动支腿

3.升降液压缸4.支腿盘

5.气泡水平仪

6.单独选择杆(右前)

7.单独选择杆(左前)

8.单独选择杆(右后)

9.单独选择杆(左后)

10.前升降液压缸操纵杆11.伸/缩操纵杆

前升降液压缸的操作

前升降液压缸的操作及注意事项同GT550E

操纵装置

◆下图表示起重机底盘的左侧。底盘右侧操纵杆的布置与此对称。

1.锁销

2.活动支腿3.升降液压缸4.支腿盘

5.气泡水平仪

6.伸/缩操纵杆

7.前升降液压缸操纵杆8.单独选择杆(左后)

9.单独选择杆(右后)10.单独选择杆(左前)11.单独选择杆(右前)

前升降液压缸的操作

前升降液压缸的操作及注意事项同GT550E
