TLE4203H桥功率开关驱动器

SIEMENS公司生产的TLE4203是带续流二极管的H桥开关驱动器，两个输入端分别用来控制两个半桥，保护功能包括欠电压、过温关断和防止输出端对电源或对地短路。输入电路有0.7V滞环的施密特触发电路，有较强抗干扰能力，允许输入信号电压范围为一10～+40V,与电源电压无关。

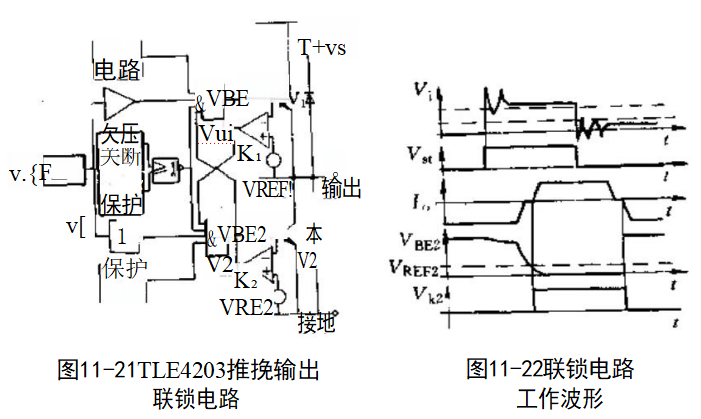

图11-21给出半桥电原理图。每个半桥NPN功率晶体管推挽输出级基极驱动电路设有联锁比较器K1和K2,当IC在高频工作时，起防止上下开关直通作用。否则，直通电流可在数百纳秒内达到很大数值，使开关功耗增加，发热严重，效率降低，甚至损坏功率晶体管。其作用解说如下：两个比较器设置有基准电压VREF,它们的输出Vki和Vk₂交叉耦合到与门输入端。假设初状态时，控制信号V为0,输出电流I。为反向，即V₁截止、V₂导通工作。当需要换相，即变为V₂截止、V₁导通。控制信号Va变为1。由于晶体管电荷存储效应，V₂的VBE₂逐步下降，但集电极电流I。则很快降到低值。此时K2还保持低电平封锁上与门。只有当VBE₂降至VREFz以下时，比较器K2才翻转为1,允许晶体管V₁导通，I。变为正向。图11-22表示了联锁电路工作时的有关部分波形。
