LM1921/LM1950/LM1951 采用晶体管开关

(NSC)的LM1921/LM1950/LM1951

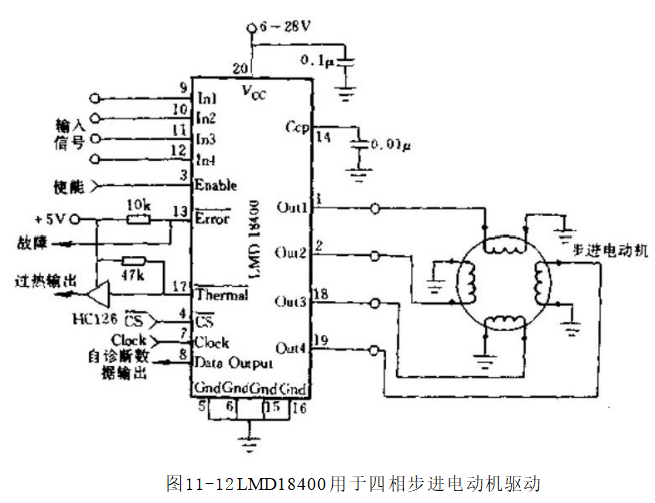

采用晶体管开关。而LMD18400包含四个N沟道共漏极DMOS晶体管开关。每个开关都有过电压、过电流和过热保护。每个开关设置有瞬态功率传感电路，它计算出漏源极之间的电压和流过的电流的乘积，把功耗限制到安全水平。此器件还有“睡眠”工作方式，使供电电流降低到10μA。串行自诊断数据输出口提供11个信息，包括四个开关的ON/OFF状态和故障状态、芯片温度、电源过电压信息。另外，还有一个总系统故障标志输出口和一个过热标志输出口。四个功率输出适用于驱动四相步进电动机。

DMOS功率开关ON状态电阻有正温度系数，四个开关可以任意并联，以增大负载电流，因此用单片LMD18400可驱动一台、两台、四台小型直流电动机。从输入端输入PWM控制信号可实现电动机的调速控制，见图11-12和图11-13。

LM1951是高速(达50kHz)高侧智能开关。它可提供下列故障保护并有故障指示输出：输出端对地短路或对正极电源短路、负载开路、过电流、过电压、超温。它适用于阻性和感性负载驱动，

输出有-30V钳位，使感性负载快速放电，输入控制端对TTL/CMOS兼容，有ESD(防静电)保护。表11-7给出LM1951的真值表。

表11-7LM1951状态真值表
