收录机用小型直流电动机稳速控制集成电路

家用收录机目前基本上由小型直流电动机驱动、其主导轴的转速稳定度直接影响整机声响录放质量。最为常见的是使用电子稳速电路来维持转速的恒定，以及进行某些控制与保护。电子稳速器业已从分立元件过渡到专用集成电路。

表2-10列出常用的收录机用小型电动机专用稳速集成电路，

表2-10收录机常用直流电动机稳速集成电路

给出主要电气数据、引脚功能和代换情况。所列的这些集成电路中，除最后几种采用频率发生器(FG)作为电动机速度数字信息反馈闭环控制之外，其余大多数都不必使用专用测速器，由电路专门设计，对电动机端电压或反电动势进行采样，实现电压负反馈或反电动势(转速电压)反馈闭环控制，借以维持速度的稳定。

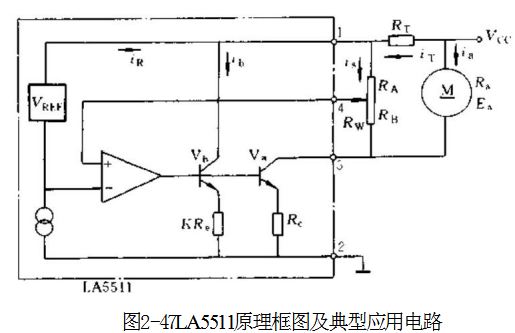

下面以LA5511为代表说明其工作原理与应用。LA5511是四引脚单列直插式塑料封装。1脚接基准电压，2脚接地，3脚为输出端接电动机，4脚为控制端，外接可调电阻Rw的滑动臂上，可用来调节和整定转速，见图2-47。

其工作原理简述如下：当电源电压Vcc改变或电动机机械负载变化时，会引起电动机转速的改变。与转速成正比例的反电动势E。也随之改变，相应地电动机两端电压也变化。从可调电阻1、4两点上取样的电压V₁反映了这些电压变化，输送给误差放大器的同相输入端，它与反相输入端的基准电压VREF比较，误差放大后控制两个晶体管基极，输出电压(3脚)被调整。3脚输出电压与V₄呈负反馈控制关系，闭环控制结果趋向于维持转速恒定。

如图2-47所示，LA5511内部设有基准电压源(1.16V典型值)。误差放大器和两个晶体管V。和Vb。4脚输入的采样电压与内部基准电压在误差放大器进行比较和放大，驱动两晶体管基极。V.输出接3脚，V₆输出接1脚。两晶体管射极电阻分别为R.和KR。这样的电路结构使它们的集电极电流维持固定比例，即i:

ib=K。这里，K称为分流比，是此种集成电路重要参数之一。对于LA5511,K=50。

对1脚外接电阻RT,取R≈KR,R。为电动机的电枢电阻。假设R=10Ω,由K=50,则Rr≈500Ω。若取外接电位器Rw=RA+Rg=50kΩ,显然有RT<<Rw。因此，从明确本集成电路基本工作原理出发，与i相比，可以忽略is和iR,认为i≈ib。这样，由两个晶体管V、V₆,RT,电动机和Rw组成一个测量电桥电路。对于直流电动机，端电压VM、电枢电流i、反电动势E的关系式是

VM=E.+i.R。

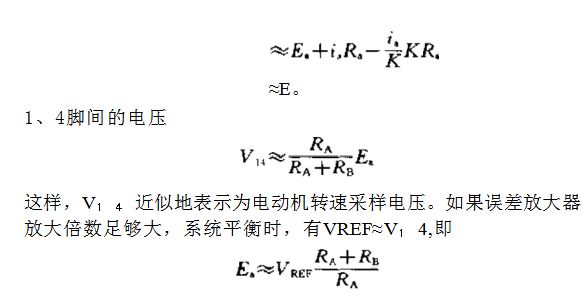

1、3脚间的电压

V₁3=VM-iTRT

上式说明，电动机转速由基准电压VREF和电位器分压比决定。由于闭环控制，维持了电动机转速的稳定。LA5511的基准电压源是一个精密稳压电压源，其温度系数近似为零，因而可获得较好的稳速性能。外电路参数选择上，常取RT≈(0.6~1)KR.。

不可大于KR。,否则容易引起振荡现象。RT取值太小，则电路稳速效果明显变差。

LA5512与LA5511有相同的工作原理和电路接线，仅分流比K=25不同。

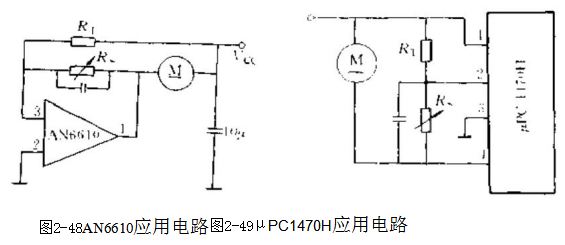

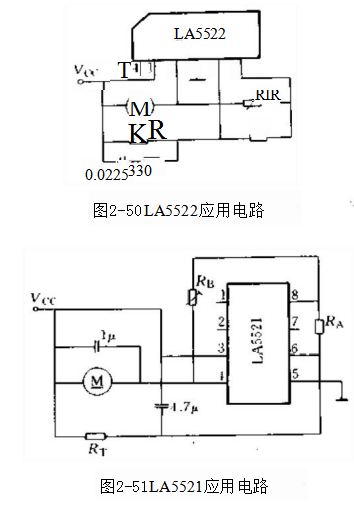

较常用的还有AN6610、μPC1470H、LA5522、LA5521,其典型应用电路见图2-48～图2-51。从电路图可见，它们的工作原理与LA5511大同小异。
