反相比例运算电路

反相输入放大电路如图1所示，信号电压通过电阻R1加至运放的反相输入端，输出电压vo通过反馈电阻Rf反馈到运放的反相输入端，构成电压并联负反馈放大电路。R ¢为平衡电阻，应满足R ¢= R1//Rf。

利用虚短和虚断的概念进行分析，vI=0，vN=0，iI=0，则

该电路实现反相比例运算。

同相比例运算电路

同相输入放大电路如图1所示，信号电压通过电阻Rs加到运放的同相输入端，输出电压vo通过电阻R1和Rf反馈到运放的反相输入端，构成电压串联负反馈放大电路。

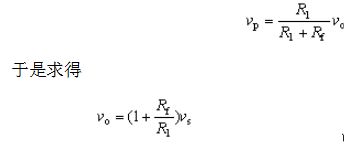

根据虚短、虚断的概念有vN= vP= vS，i1= if

所以该电路实现同相比例运算。

小功率稳压电源的组成

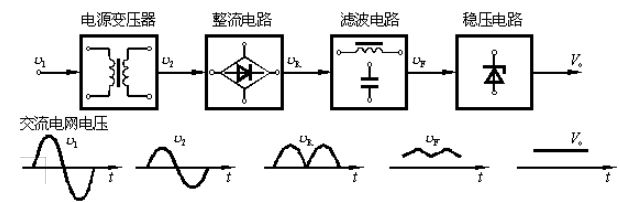

常用电子仪器或设备（如示波器、电视机等）所需要的直流电源，均属于单相小功率直流电源（功率在1000W以下）。它的任务是将220V、50Hz的交流电压转换为幅值稳定的直流电压（例如几伏或几十伏），同时能提供一定的直流电流（比如几安甚至几十安）。单相小功率直流电源一般由电源变压器、整流、滤波和稳压电路四部分组成，如图1所示。

其工作过程一般为：首先由电源变压器将220V的交流电压变换为所需要的交流电压值（图1中v2）；然后利用二极管单向导电性将交流电压整流为单向脉动的直流电压（图1中vR）；再通过电容或电感等储能元件组成的滤波电路减小其脉动成分，从而得到比较平滑的直流电压（图1中vF）；经过整流、滤波后得到的直流电压易受电网波动及负载变化的影响（一般有±10%左右的波动），必须加稳压电路，可利用负反馈等措施维持输出直流电压的稳定。

整流电路概述

整流电路的任务是将交流电变换成直流电。完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的关键元件（常称之为整流管）。

图1表示一个最简单的单相半波整流电路。图中TY为电源变压器，将220V的电网电压变换为合适的交流电压，D为整流二极管，电阻RL代表需要用直流电源的负载。其工作原理为：在变压器副边电压v2为正的半个周期内，二极管正向导通，电流经二极管流向负载，在RL上得到一个极性为上正下负的电压；而在v2为负半周时，二极管反向截止，电流等于零。所以，在负载电阻RL两端得到的电压vL的极性是单方向的，达到了整流的目的。

衡量整流电路性能的常用技术指标有两个：一个是反映转换关系的，用整流输出电压的平均值来表示；另一个是反映输出直流电压平滑程度的，称为纹波系数。此外，还有与选择整流管有关的参数：流过整流管的平均电流和整流管的反向峰值电压。
