信号与电信号

一般地说，信号是信息的载体。例如，声音信号可以传达语言、音乐或其他信息，图像信号可以传达人类视觉系统能够接受的图像信息。上一个知识点中的温度波动曲线表示的是拉丝塔上加热炉内温度随时间而变化的信号，它是以信号波形表达信息的。

上述声音信号、图像信号和温度信号均为非电信号，无法直接传递给电子系统。这些非电物理量需要用适当的传感器将其转换为电信号，才能输入到电子系统中。转换后得到的电信号就代表相应物理量一定的信息。

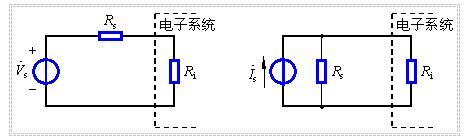

为一般化起见，常把传感器看作信号源，如图1所示。其中图(a)是电压源形式，Rs是内阻；而图(b)是电流源。虽然二者是等效的（戴维宁-诺顿等效），并可相互转换，但是在信号源电阻Rs远小于电子系统输入电阻Ri时，使用电压源形式更为有利，反之则使用电流源形式较方便。类似地，在多级电子电路中对其中某一级进行分析时，前一级电路的输出信号就是本级的输入信号，也可以用这两种信号源之一来简化表达前级输出。

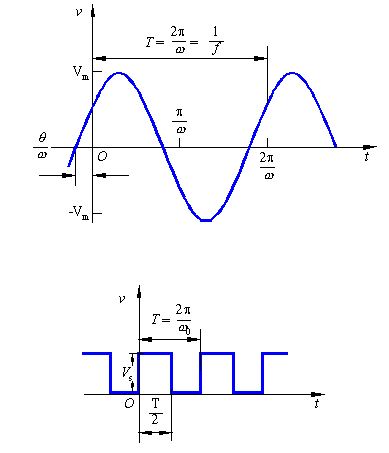

电信号是随时间变化的电压或电流。它可用其电压或电流幅值与时间的函数关系来表示，也可用波形直观的表达。下面以正弦波电压信号和方波信号为例说明信号的表达方式及其基本特性。

模拟信号的特点是，在时间上和幅值上均是连续的，在一定动态范围内可能取任意值。

从宏观上看，我们周围的世界大多数物理量都是时间连续、数值连续的变量，

在信号分析中，按时间和幅值的连续性和离散性把信号分为4类：

（1）时间连续、数值连续信号；

（2）时间离散、数值连续信号；

（3）时间离散、数值离散信号；

（4）时间连续、数值离散信号。

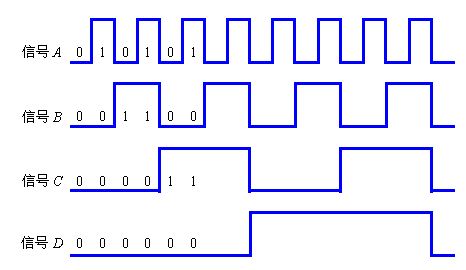

数字系统（如微处理器系统）中运行的信号都是数字信号。从时间函数波形看，它们只存在高、低两种电平的相互转换，这两种电平分别代表了二元编码中的1和0。图1是一组数字信号的实例。

处理数字信号的电子电路称为数字电路。
