前后、左右的称呼-挖掘机驾驶装置篇
前后、左右的称呼
本书是以行走马达(1)在后方,从驾驶室看到的车辆前进方向(前方)的状态为标准来决定前后、左右。
A.前
B.右
C.左

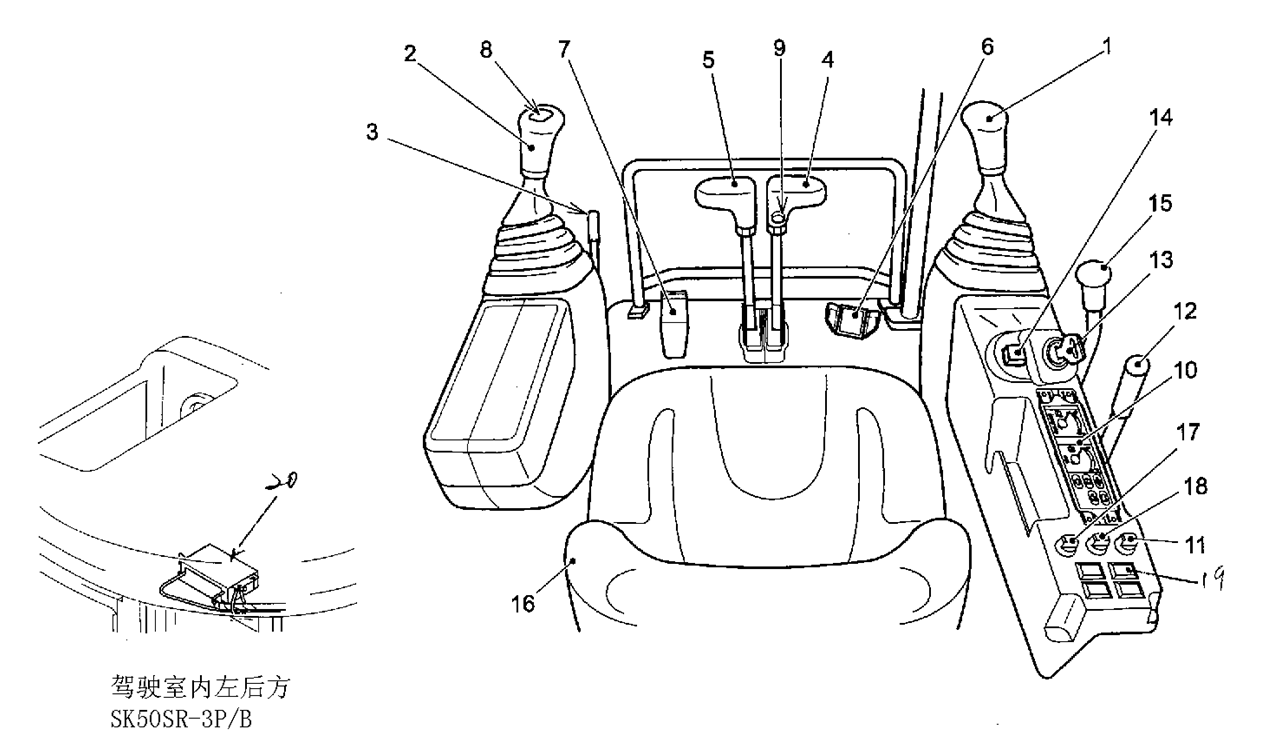

驾驶装置的配置
符号 | 名 称 | 符号 | 名 称 |
1 | 右操作杆 | 2 | 左操作杆 |
3 | 乘降切断式安全锁定杆 | 4 | 右行走杆 |
5 | 左行走杆 | 6 | 大臂轴心转动操作踏板 |
7 | 选装踏板(液压破剪钳/液压锤) | 8 | 喇叭开关 |
9 | 行走速度切换开关 | 10 | 监视面板(显示器) |
11 | 工作灯开关 | 12 | 油门控制杆 |
13 | 启动开关 | 14 | 自动调速开关(选装) |
15 | 推土板操作杆 | 16 | 驾驶座椅 |
17 | 雨刷开关(驾驶室/选装) | 18 | 加热器开关(选装) |
19 | 行走报警器选择开关 | 20 | 收音机(选装) |
