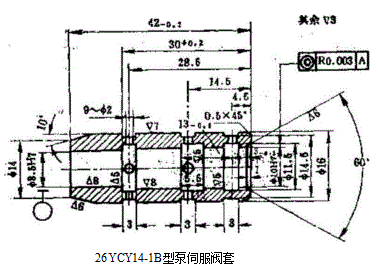

25YCY14-1B型美情服离套的加工工艺过程

序号

工路

序线

工序内容及过程

设备

工艺装备

专，用

通用

2

车…

钳

(1)平端海见光，车外圆φ16留磨量0.3～0.4,切槽、倒角达图纸要求，长度按43切断

(2)工件调头，无火爪夹外圆校正，乎总长倒角至尺寸。钻、镗、铰φ10H7至φ9.5H7,φ8,5H7至φ8H7(工艺用),挖内槽达要求(内孔不倒角)

检

划、钻9-φ2孔通达要图纸要求

C615

台钻

内级位挖刀粗同轴较刀中9.35×

中7.85

内级位卡板

钻头φTφ8.5

精同轴铰刀

中9.6H×

φBH7

无火卡爪

钻头φ2

序号

3

5

6

工路

序线

工序内客及过程

设备

工艺装备

专用通用

钳检

检

心轴上活，与件301内孔中18

H8胞磨达图纸要求检

(t)除去外级位槽各锐边毛刺及g~φ2孔口毛刺

(2)清洗去各孔、槽中的铜屑、污物

内站检验员对零件作全面质量检验

半成品库管理工对零件作防锈处理

M131W

除毛刺机

清洗机

检验台

电热槽

磨用心轴
