JBZ-01B型泵的工作原理和输油量计算

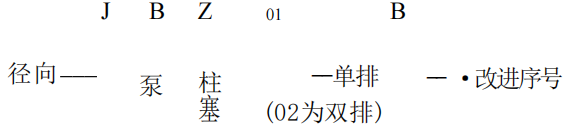

JBZ-01B 型泵是湖北沙市系列打包机中提供主动力源的 径向柱塞泵。图3-2为其外形结构。它的命名型号意义如下：

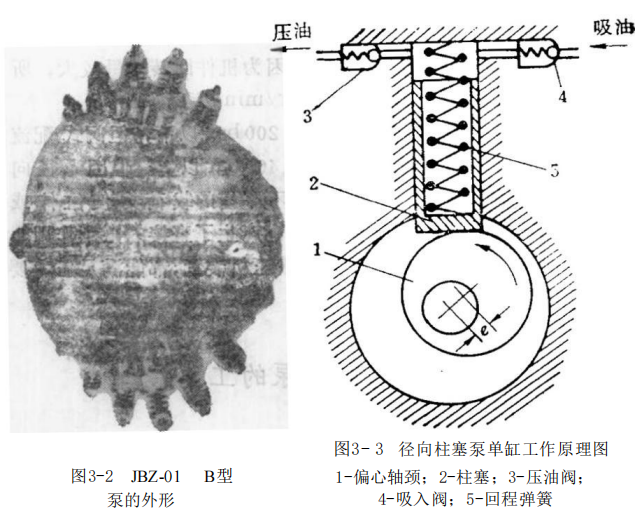

该泵是一种柱塞在固定缸体内，成单排作星形径向分布排列的阀式配流泵。图3-3是其单缸工作原理图 图中，柱塞2由于偏心轴颈1的旋转和回程弹簧的作用， 在缸体中作往复运动而改变密封油腔空间的容积，并在配油阀配合下完成吸油和压油，故称阀式配流。当柱塞2向下运动时，油腔容积变大，形成部分真空，使进油阀4开启，油液经进油 阀进入油腔，当偏心轴颈1顶动柱塞2向上运动时，吸油阀关闭， 油腔容积变小，压力上升，压油阀3被压力油顶开，油液从压油 阀被压出。

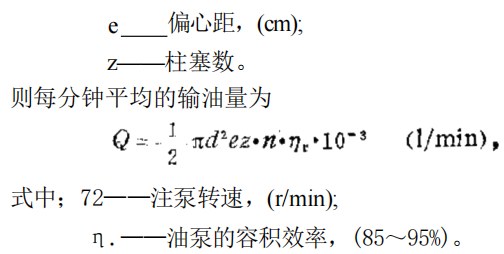

径向柱塞泵的柱塞在缸体内移动的速度是不均匀的，故油 泵排量也呈脉动性，柱塞越多则脉动越小。径向柱塞泵平均排 量 q 的计算公式为
