电阻元件 -电路基础知识

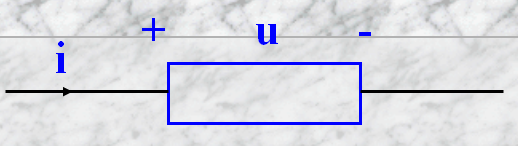

电阻元件  （无源二端元件）定义：

伏安关系可用u-i平面过坐标原点的曲线来描述的二端元件。

电阻元件作用：电能转换为热能

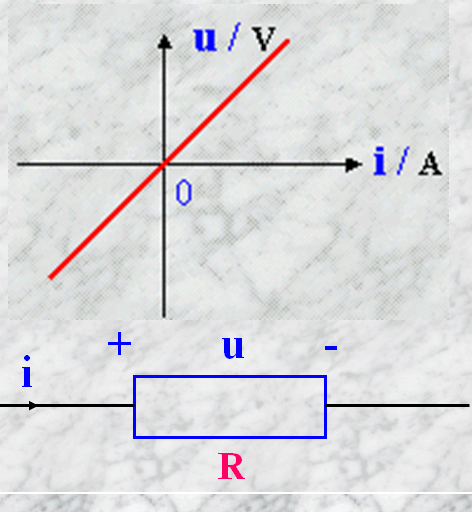

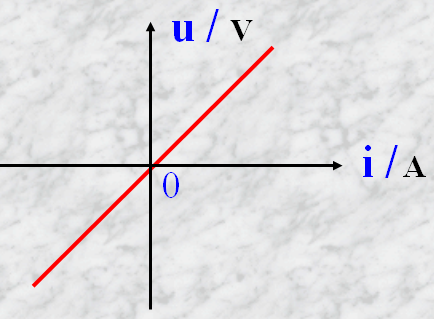

线性电阻：伏安关系为u-i平面过坐标原点的直线。

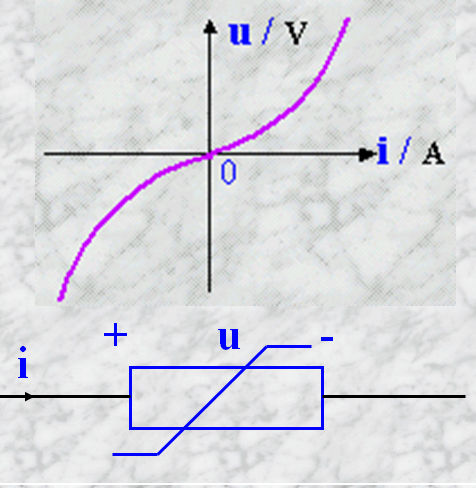

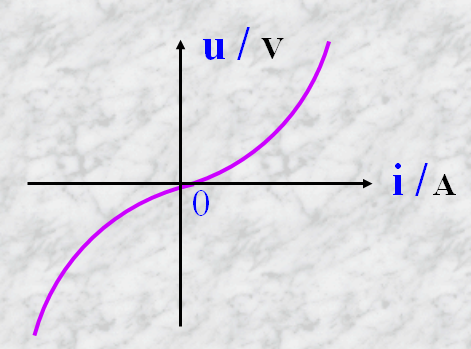

非线性电阻：伏安关系为u-i平面过坐标原点的曲线。

从元件参数是否随时间变换的意义可分为：

时不变电阻：伏安关系为u-i平面过坐标原点的一条曲线。（定常电阻）

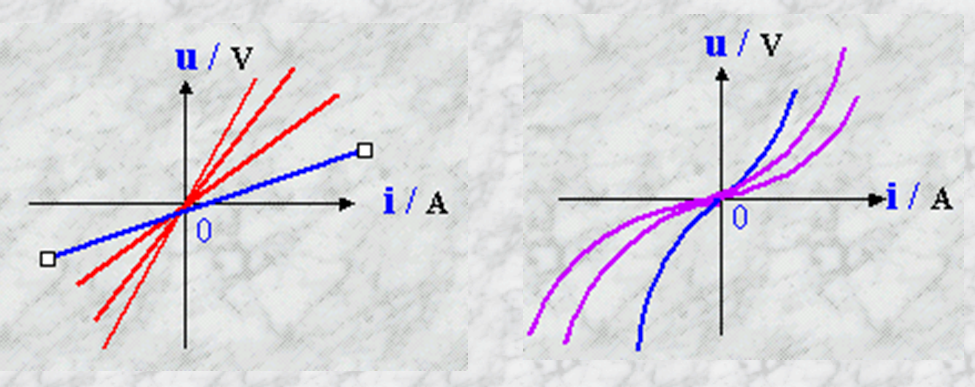

时变电阻：   伏安关系为u-i平面过坐标原点的一族曲线。

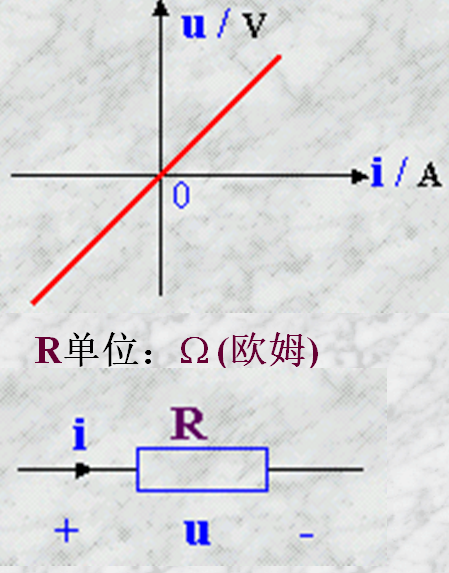

线性时不变电阻的特点：

 1）伏安关系为u-i平面过坐标原点的一条直线，斜率为R。

 2）端电压与通过的电流成正比

      即：  u=Ri   或  U=RI

     注意：电流、电压为关联参       考方向

 3）具有双向性:  伏安特性对原点对称

 4）耗能元件：p=ui=Ri2=u2/R>0

 5）无记忆元件：u(t)=Ri(t)

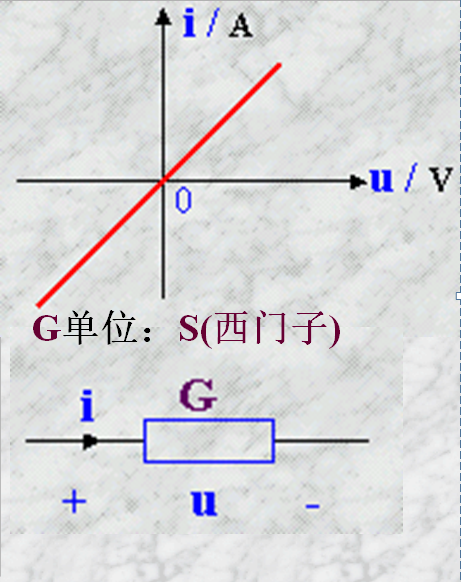

线性时不变电导：

 1）伏安关系为i - u平面过坐标原点的一条直线，斜率为G。

 2）通过的电流与端电压成正比

      即：  i = uG  或  I= UG

     注意：电流、电压为关联参       考方向

 3）具有双向性:  伏安特性对原点对称

 4）耗能元件：p=ui=i2 /G =u2G>0

 5）无记忆元件：i(t)= u(t)G
