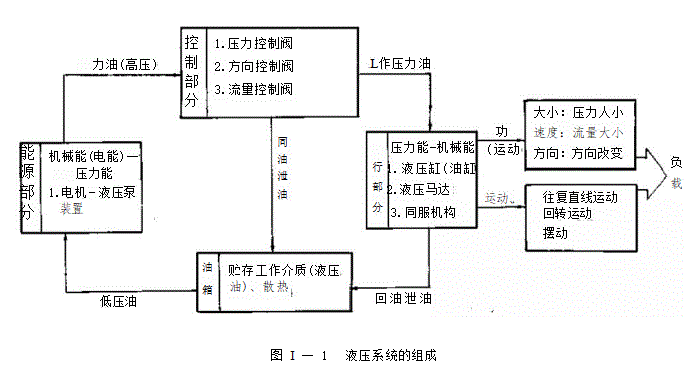

液压传动系统的组成及其特点

液压泵(油泵)

1.齿轮泵(内啮合式、外啮合式) 2.摆线泉3.螺杆泵

4.叶片泵5.柱塞泵

将机械能转换为液压能 提供压力油能源

液压执行元件

1.油乌达

2,液压缸(油缸) 3.摆动油缸

4.何服执行机构

将液压能变为机械能 1.输出旋转运动

2.输出直线运动

3.输出小于300*转角的回转摆动 4.跟踪输出位移等

液  压  阀

(1.单向阀、液控单向阀

1 . 方 向 控 制 阀 液动、机动、手动等)

3 . 其它(压力表开关、截止阀等 溢流商

减压阀 2 . 压 力 控 制 阀 顺序阀

压力继电器 其它

节流阀 3+流量控制阀 调速阀

分 流 阀 ( 集 流 阀 ) 4.比例阀

5 . 伺 服 阀

6 逻辑闪阀

. 叠 积 阅

1.控制液体流动方向

2.控制液体压力大小

3.控制液体流量大小

4.按比例控压力、流量5.跟粽放大 6 . 大流量系统7 . 同上1,2,3,

辅助元件

1.管路与接头     2.油箱

1.输送液体(工作介质经路)  2.贮存液体

3.滤油器         4.油冷却器(加热器)

3.对液体进行过滤             4.控制液体温度

5.蓄能器         6.密封件

5.储存能量                   6.密封

其它元件

静 压 支 承

静压导轨 压轴承

静压丝杆

液压支承、承压、承载

测量各参数

争压 中 心 架 液压测试仪表

液压油

(详见第八章)

工作介质、润滑
