液压泵的工作原理与分类

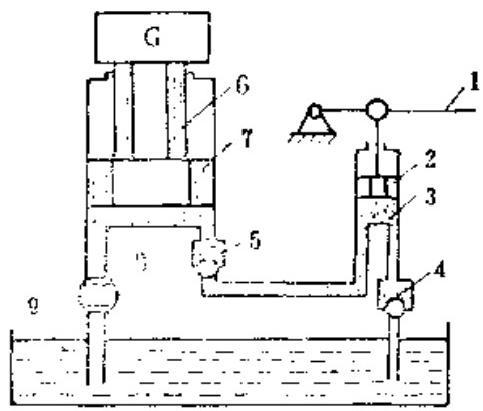

现以手动液压泵一—液压千厅顶为例来说明液压原的工作 原理。如图1-1所示，它是由小液压缸3,小活塞2,单向阀4、 单向阀5和管道等组成。当手打1向上运动时，小活寒2向上 运动，使小液压缸3的下腔(泵腔)工作容积增大，此时单向阀5 关闭，腔内形成局部真空，油箱9中的油液在大气压力作用下， 推开单向阀4,经过吸油管道被吸入泵腔内，此即液压泵的吸泊 过程；当手柄1向下运动时，小活塞2也向下运动，泵腔内容积 逐渐减小，泵腔内油液压力升高，因而将单向阀4关闭，并将单 向阀5顶开，油液经单向阀5压入系统中，这就是液压泵的排油 过程。若手柄1连续上下交替地运动，则液压泵便连续交替地 吸油和排油。

1-江杆；2-小活塞；3-小液压缸；4-单向阀；5-单向阀； 6-人活塞；7-大液压缸；8-转阀；9-油箱

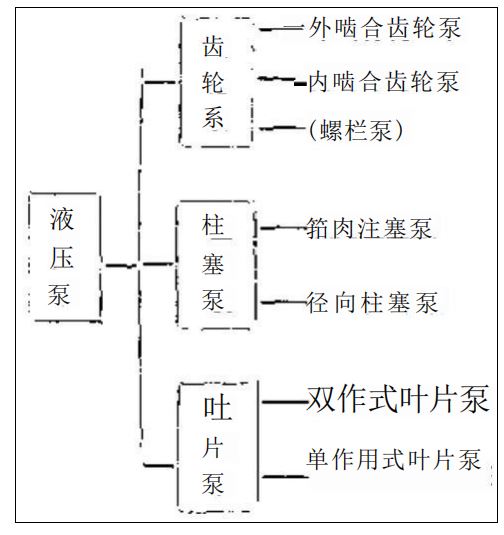

液压传动中所用各种泵的工作原理与液压千厅顶中的液压 的工作原理是一致的，它们都是依靠泵内密封的工作腔容积 的变化进行工作的。这种依靠密封工作容积反复变化进行工作 的泵称为“容积式液压泵”。 工程中采用的容积式液压泵，按其密封工作容积的方法及 吸、排油的机理，常分类如下：

这些液压泵，砦按其输油方向，可分为单向泵和双向泵；若 按其输出流量，可分为定量泵和变量泵；苦接它们允许使用的压 力，还可以分为低压泵、中压系、高压泵等。表1-1为常见压力 等级分类表。

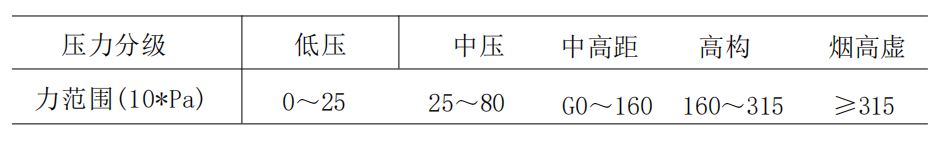

常见压力等级分类

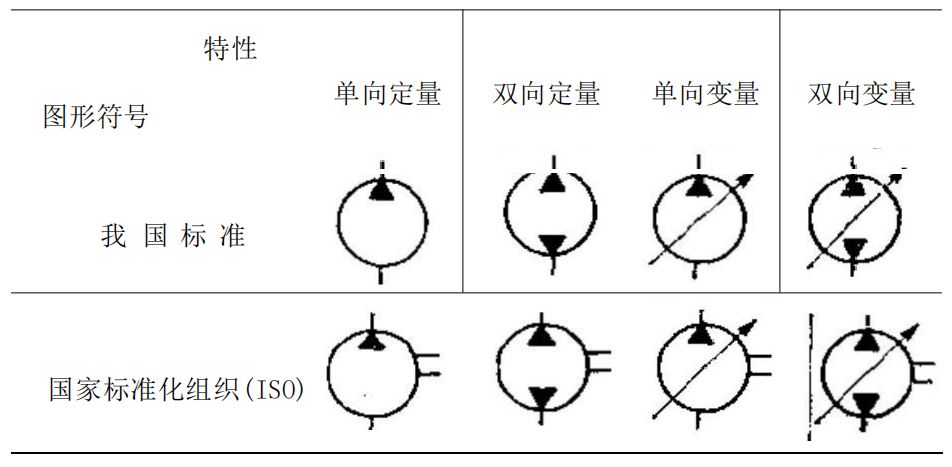

常用液压泵的图形特号

打包工程中，尤其在国产棉花液压打包机中，为设备提供动 力源的多为高压变量式轴向柱塞泵和径向柱塞泵，工作压力均 在160～315(105Pa) 之问；作为控制和辅助动作动力源的，则多 为外啮合定量齿轮泵。
