挖掘机工作的相关术语

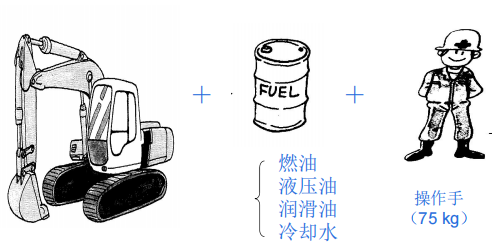

工作质量

包括带有制造厂规定的工作装置、操作手（75kg）、燃油箱加足燃油、且润滑系统、液压系统和冷却系统亦加足液体时的主机质量。（GB/T 6572.1-1997）

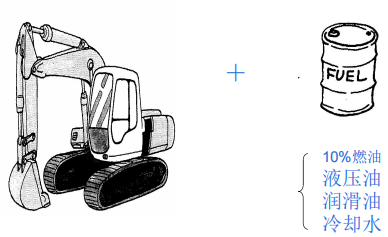

包含润滑系统、液压系统和冷却系统加足液体，燃油箱加10％的燃油，带或不带制造厂规定的工作装置、司机室、机棚或落物保护结构（FOPS），不包括操作手。（GB/T 6572.1-1997）

主机质量

指去除工作装置后，挖掘机械主机的干燥重量（不含燃油、液压油、润滑油、冷却水等重量）。

爬坡能力

         系指在无负荷全装备状态下，能在平坦坚硬的

坡道上上下坡及停机的能力。综合体现了牵引力、行

走制动装置的能力、原动机的倾斜运转角度、燃料和

液压油不致泄漏的倾斜角度等。但是，无履带板的机

型，用按水平距离除上升高度的比例（%）或度数

（°）表示爬坡能力。以图为例，爬坡能力为

表1.1：爬坡能力（GB 9139.1-88）

平均接地比压

平均接地比压表示挖掘机械作用于地基的力。（水平、坚硬的地面）

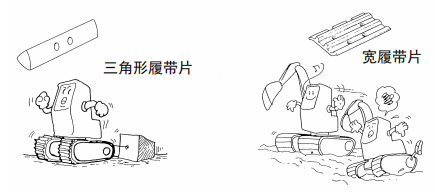

（3）三角履带板

          为便于去掉泥土，防滑，在泥泞等松软的道路上使用三角履带板。

铲斗容量

       PCSA 、CECE是我们现行的两种铲斗容积的表现方法

       PCSA  是美国的铲斗容积的计算方法(a/b=1/1)

       CECE  是欧洲的铲斗容积的计算方法 (a/b=1/2)

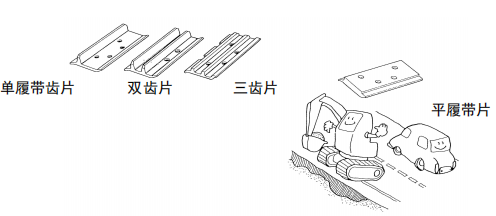

履带

（1）  履刺（带刺履带板）

      履刺，是普通土木工程施工现场常用的标准履刺。

      为增大牵引力，使行驶平稳，在滑履的接地面上设计有刺（凸起）。

（2）平履带板

      用于铺敷沥青路面作业，为防止履刺压伤路面，

      履带板采用不带凸起的平履带板。

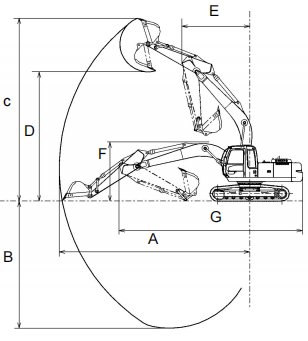

挖掘机械工作装置作业尺寸术语

最大挖掘半径A

最大挖掘深度B

最大挖掘高度C

最大卸载高度D

最小回转半径E

运输高度F

运输总长度G

注：GRP平面——指“接地参考平面”。

工作尺寸

（1）最大挖掘半径

          从旋转中心到爪尖的

          水平距离的最大值。

          最大挖掘半径是到达

          摇臂基座高度的半径，

          通常大于底面积最大

          挖掘半径。

（2）最大挖掘深度

     当铲斗爪尖处于最低位置

     时，从地面到爪尖的深度。

     但不含履带凸块的高度。

（3）最大挖掘高度

     当铲斗爪尖处于最高位置

     时，从地面到铲斗爪尖的

     高度。但不含履带凸块的高

     度。

（4）最大垂直挖掘深度

          当铲斗前部沿着垂直壁

          面挖掘时，从挖掘的最

          深之处到地面的距离，

          但不含履带凸块。

          最近小直径深挖作业日

          益增多，因此对最大垂

          直挖掘深度注重起来。

          但此值根据铲斗的形状

          各有不同。

（5）最大装卸高度

          在可翻斗的状态中，铲

          斗在最高位置进行翻斗

          动作时，铲斗尖所划轨

          迹中到地面的最低高度，

          但不含履带凸块的高度。

最大装卸高度越大，向翻斗车装卸工作越容易。另外也有用翻斗开始高度来表示的，这是指铲斗在开始翻斗的状态时地面到铲斗尖的高度。

按照SAE（美国汽车协会）标准制定。

   条件

1. 表示翻斗安全性75%、有效压力87%的两个数值中较小

　的一个数值。

2. 表示把铲斗后面安装的钩（在标准中没有）作为载荷

　点，摇臂最大回转直径在0度的状态。

3. 横：提升横方向或四周的场合前：提升前方（档板侧、

   空载侧）的场合后：提升后方（轮胎式的外

    伸叉架侧）的场合
